第7章 巷道支护

目 录

1. 巷道围岩压力的概念
2. 巷道支护及其材料

第1节 巷道围岩压力的概念

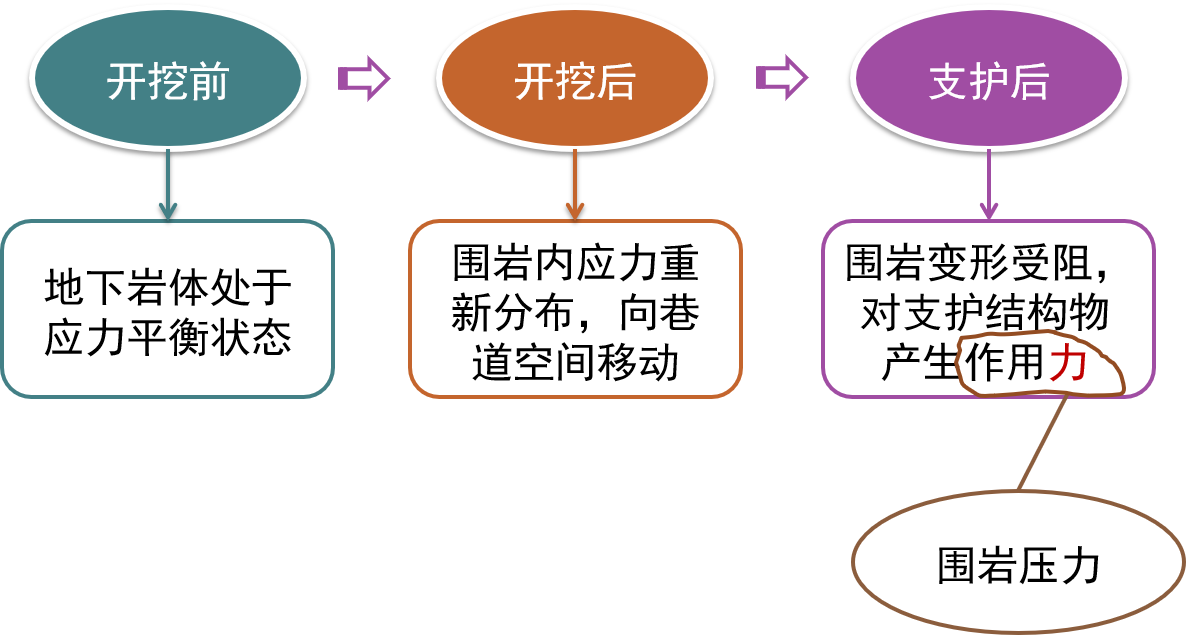

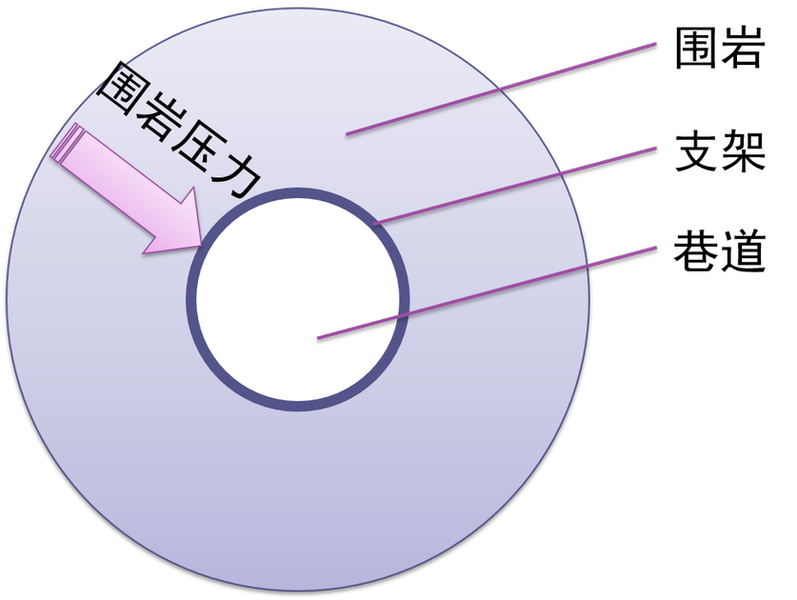

一、巷道围岩压力

一、巷道围岩压力

围岩

定义1：重分布应力影响范围内的岩体称为围岩。绝大部分为6r（r为硐室半径 ）。

定义2：通常把因采掘影响而使应力发生显著变化（大于5%）的巷道周围岩体，称为围岩。

一、巷道围岩压力

第1节 巷道围岩压力的概念

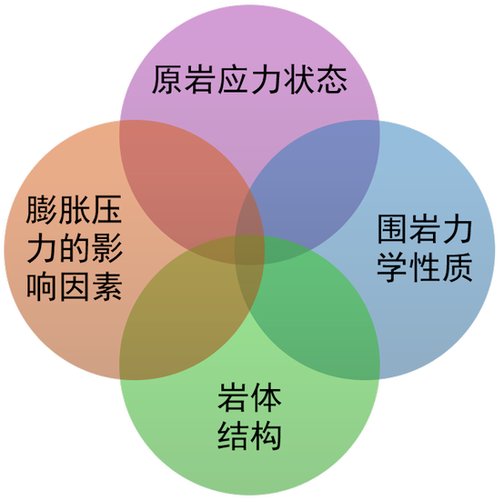

二、影响巷道围岩压力的地质因素

第1节 巷道围岩压力的概念

三、巷道矿压控制原理

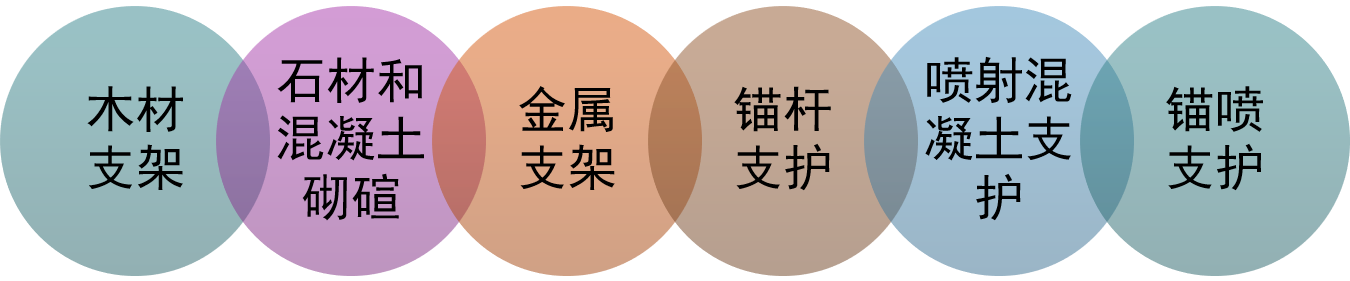

第2节 巷道支护及其材料

第2节 巷道支护及其材料

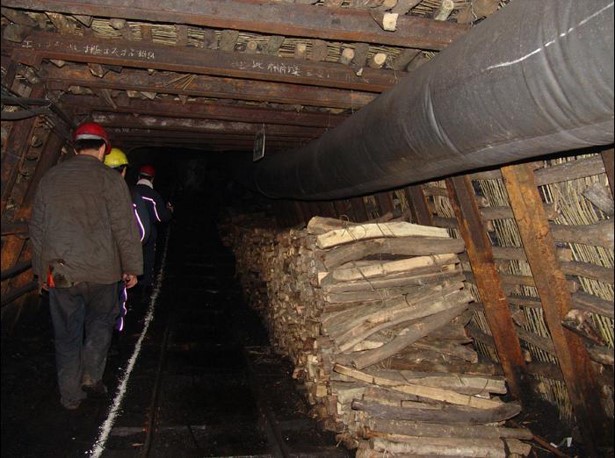

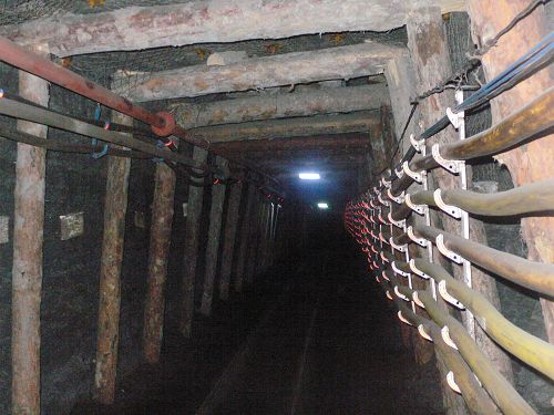

一、木材支架

一、木材支架

• 优点：
  • 重量轻
  • 加工容易
  • 对巷道条件的变化适应性大
• 缺点：
  • 支撑能力弱
  • 易腐烂、燃烧和断裂

第2节 巷道支护及其材料

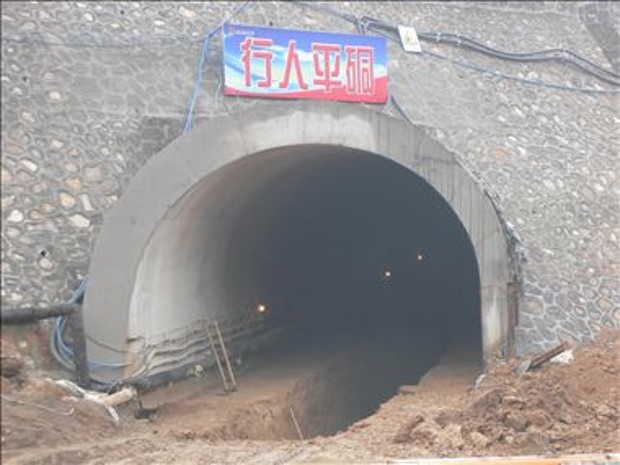

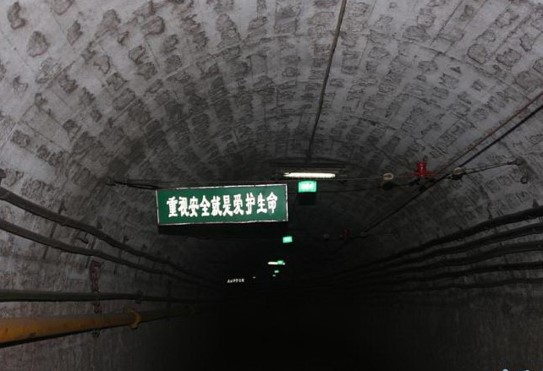

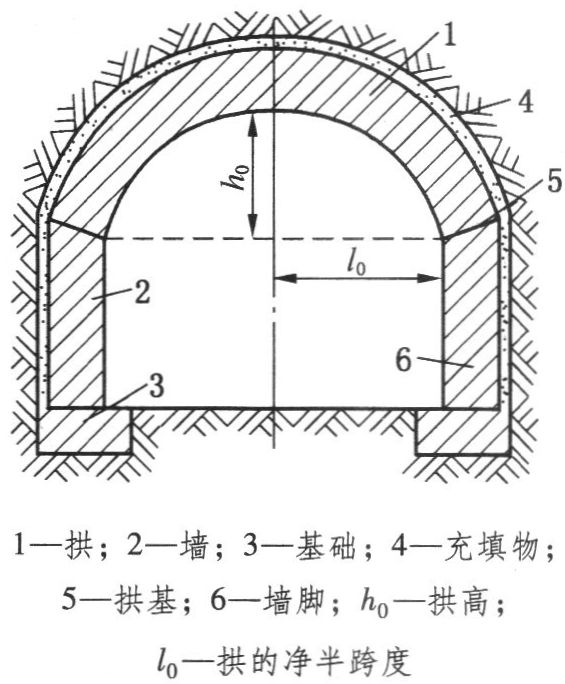

二、石材和混凝土砌碹

石材支护是以天然石材及人工石材为主要原料，并以水泥砂浆胶结而成的支护。

它和混凝土砌碹支护主要用在服务时间较长且地压较大的井筒及主要巷道中，作为永久支护。

二、石材和混凝土砌碹

二、石材和混凝土砌碹

二、石材和混凝土砌碹

• 优点：
  • 坚固耐久，宜做永久性支护
• 缺点：
  • 工程量大
  • 施工速度慢
  • 费用高

第2节 巷道支护及其材料

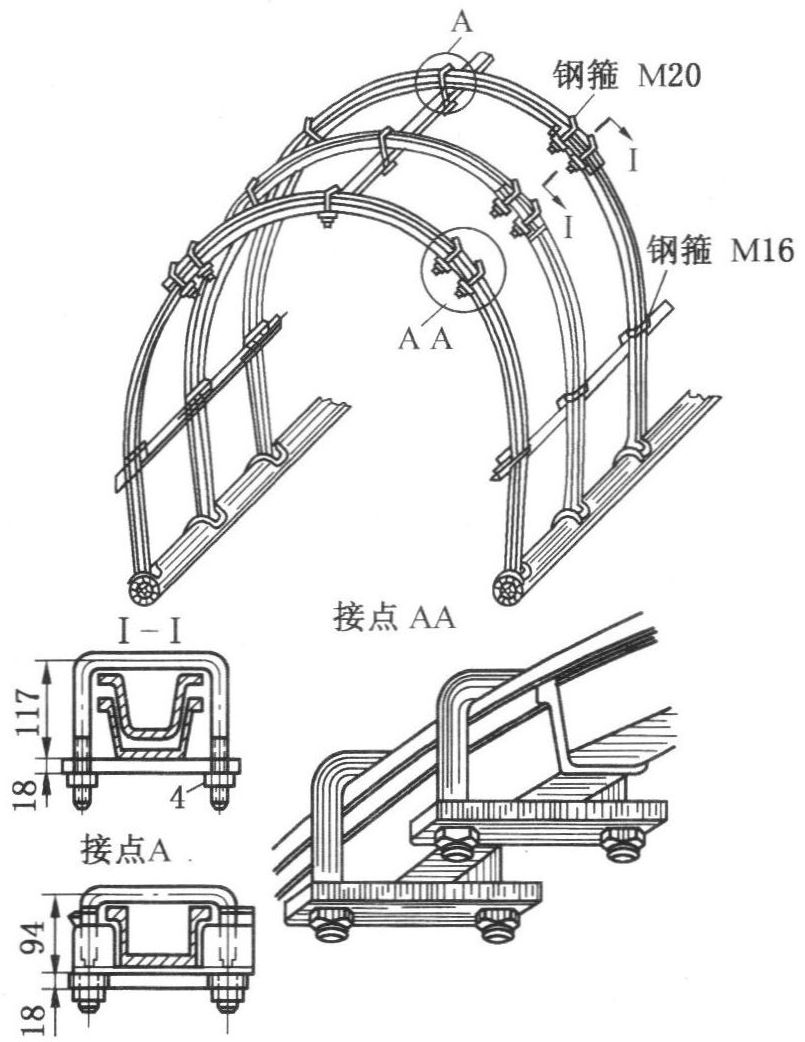

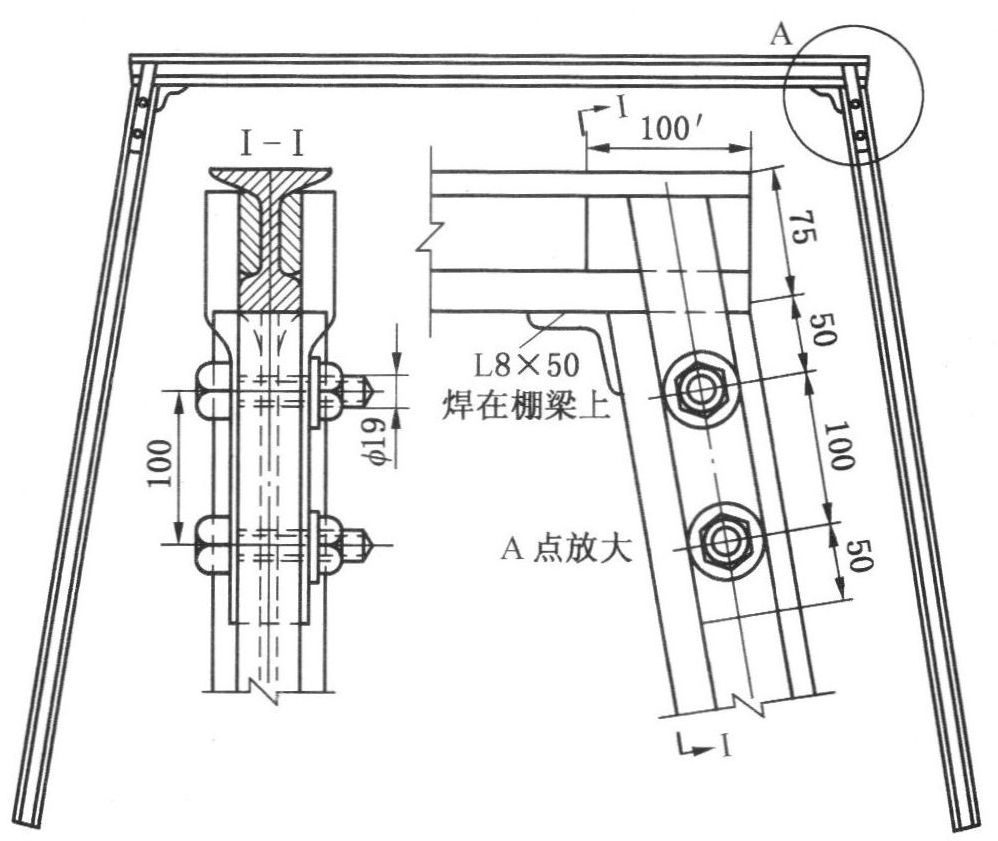

三、金属支架

金属支架主要用U形钢和矿用工字钢制造。

三、金属支架

• 优点：
  • 承载能力大
  • 可多次反复使用
  • 储运方便
  • 安装容易且迅速
• 缺点：
  • 成本一般较锚杆支护大
  • 属于被动支护，初撑力小，初期巷道变形量大

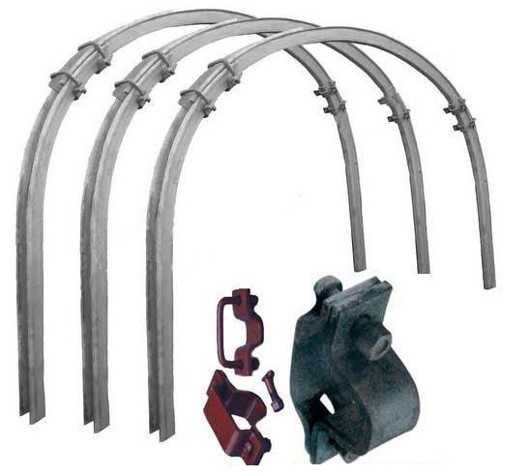

三、金属支架

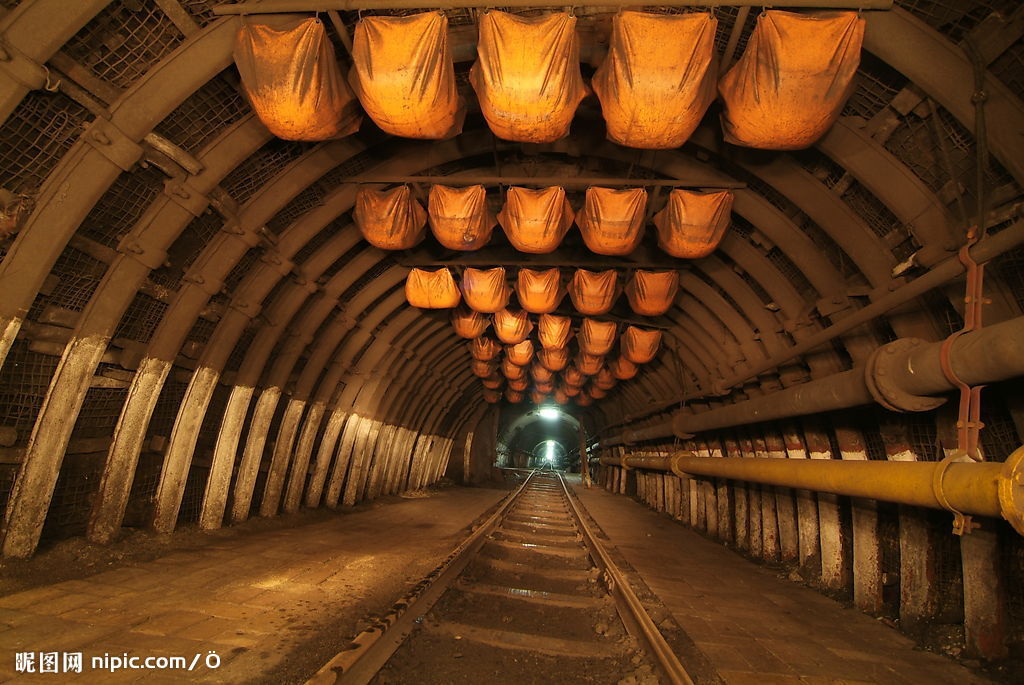

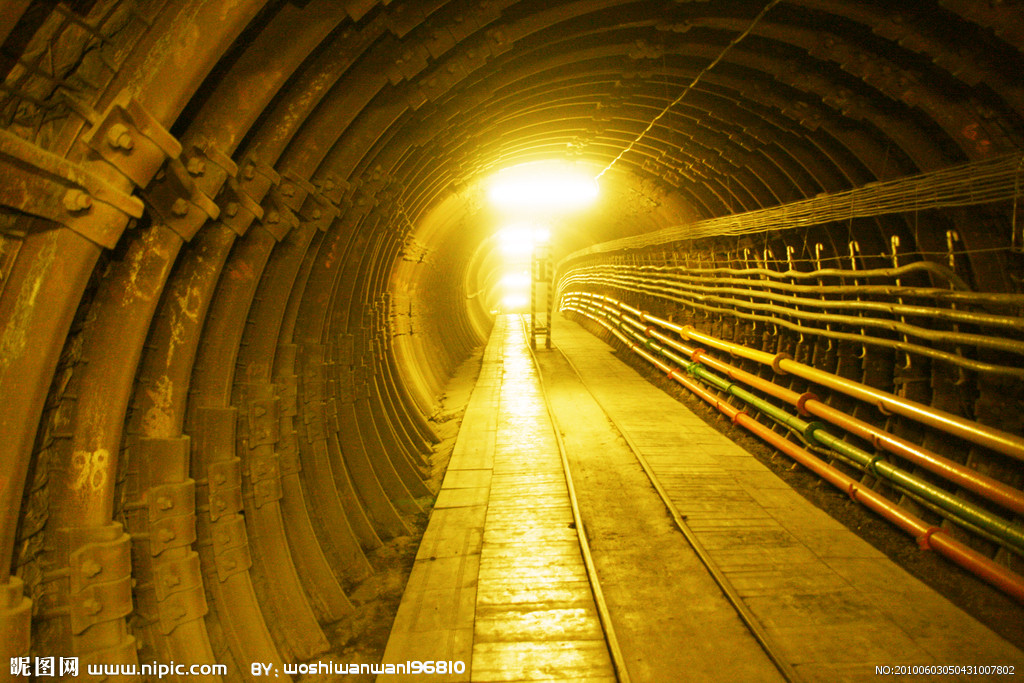

U型钢支架和矿工钢支架的比较：

U型钢拱形可缩性支架具有结构简单、承载能力较矿工钢大、可缩性能较好、可用于大断面等优点。但其使用的技术难度较大，初期投资高，此外，支架的运输、架设和回收不便，变形后修复困难，复用率低，每架成本比梯形工字钢支架高约1/2。

第2节 巷道支护及其材料

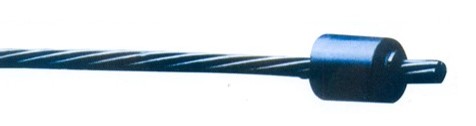

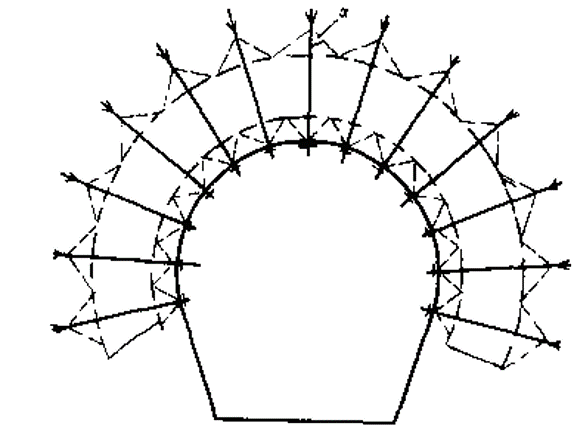

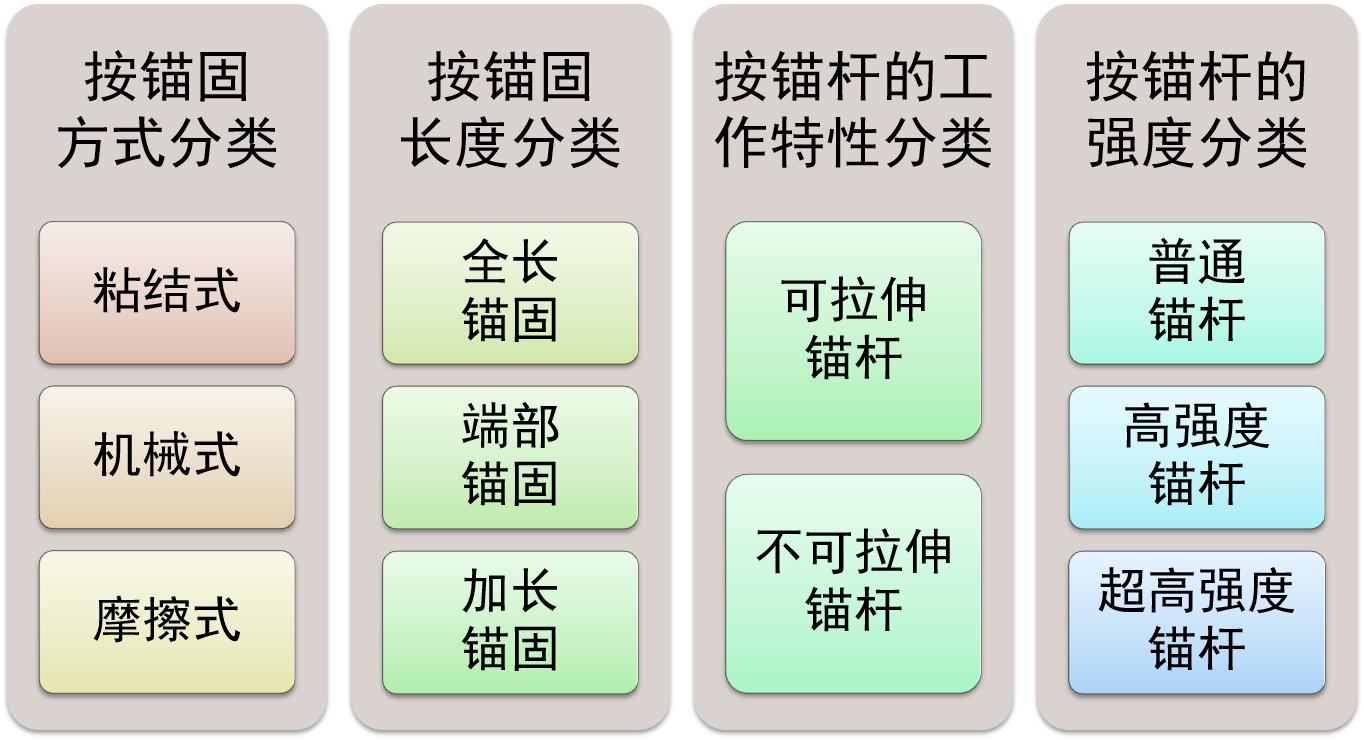

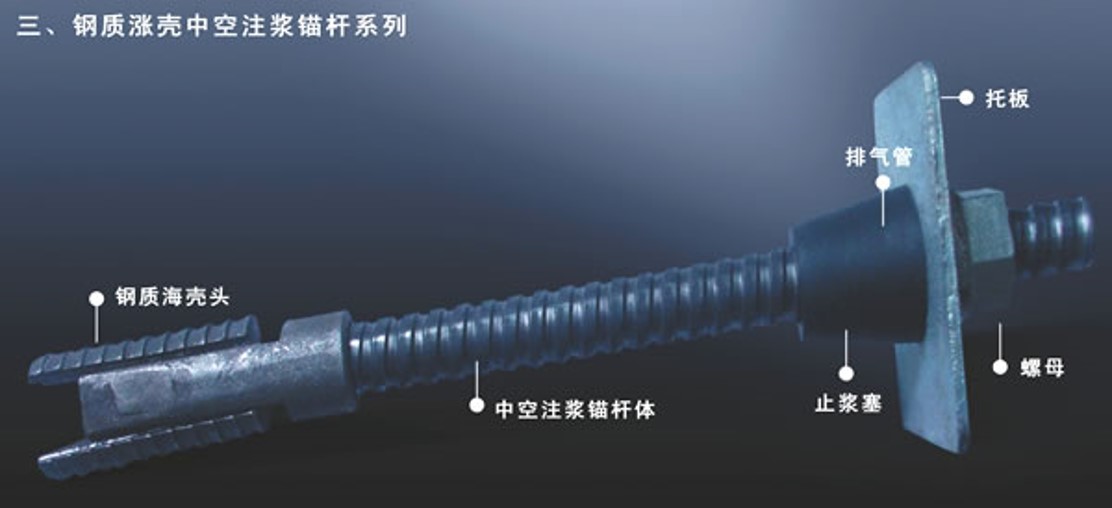

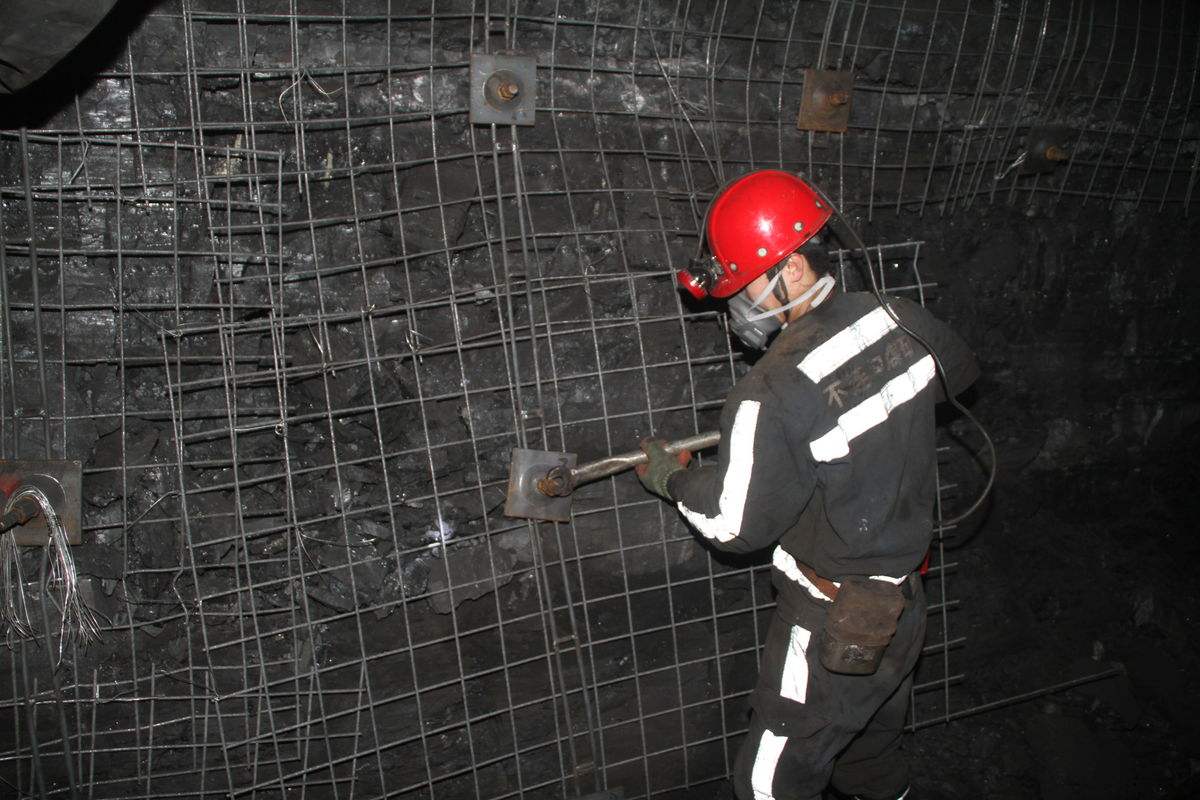

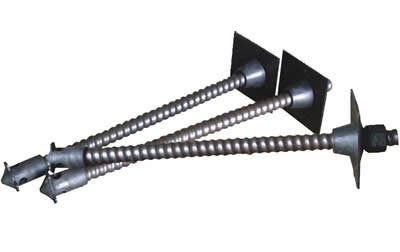

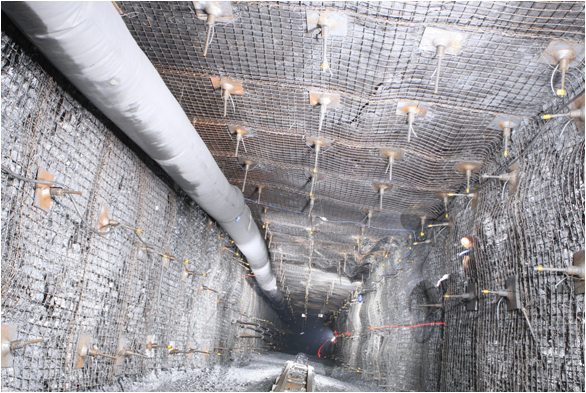

四、锚杆支护

四、锚杆支护

• 优点：
  • 掘进量小，支护工艺简单，施工方便，成本低，劳动强度小
  • 属于主动支护，支护效果好
  • 对巷道不规则断面适应性强
• 缺点：
  • 在高度破碎的围岩条件下，支护效果差

第2节 巷道支护及其材料

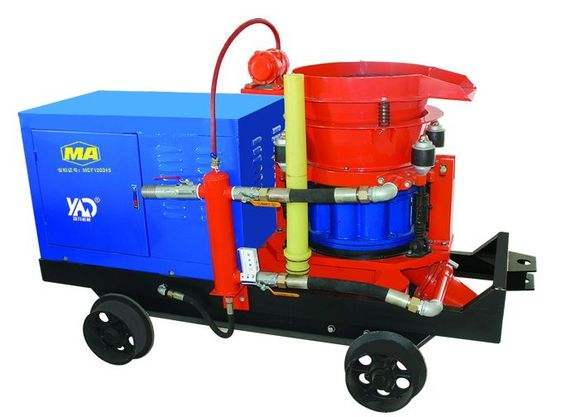

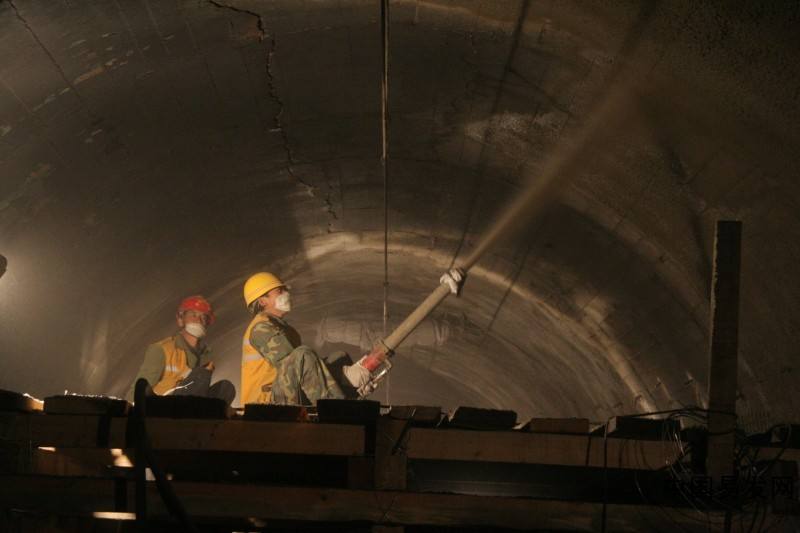

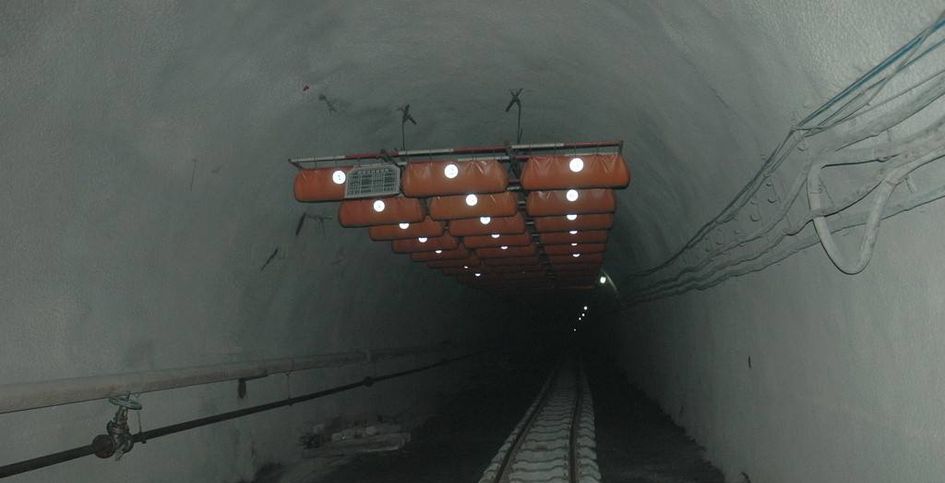

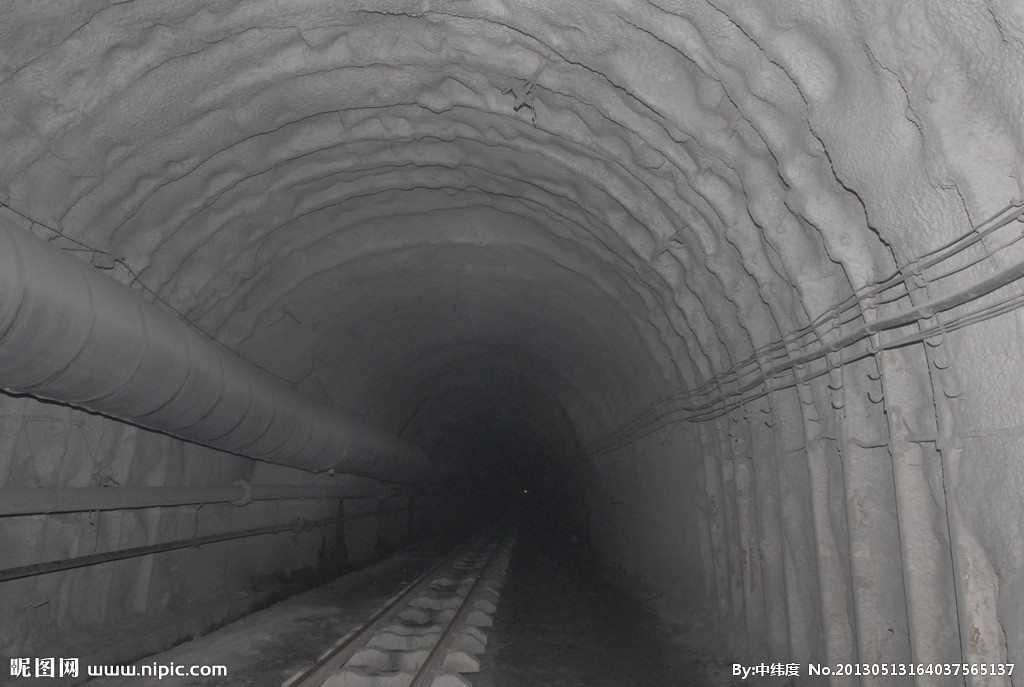

五、喷射混凝土支护

第2节 巷道支护及其材料

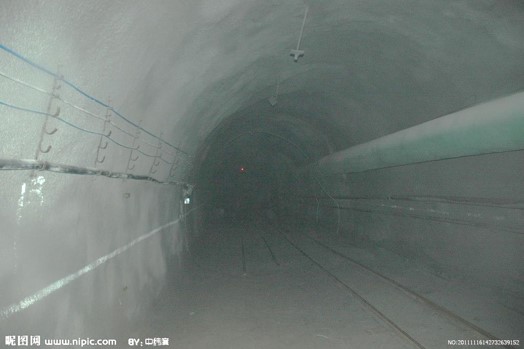

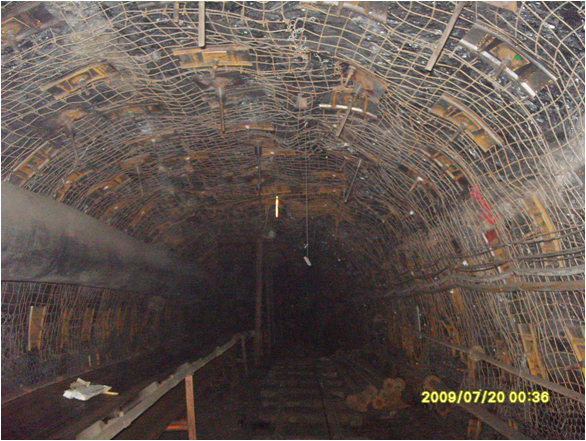

六、锚喷支护

作 业

1. 课本88页习题2：简述巷道矿压控制的途径和方法？
2. 课本88页习题5：什么是锚杆支护，从锚固方式、锚固长度方面锚杆支护如何分类？
